SAÉ 1.1 - Plan autoCAD

Pour mon premier projet, j’ai dû réaliser un plan sur AutoCAD. Nous devions refaire le plan d’un bâtiment en respectant les dimensions et l’aménagement intérieur.

Plan autoCAD

La SAÉ 1.1 avait pour objectif de nous initier à AutoCAD et d’apprendre les bases du dessin technique : gestion des calques, outils de dessin, cotations et mise en page. Ce premier projet m’a permis de maîtriser les fondamentaux nécessaires pour réaliser des plans précis et conformes aux normes.

Vue 3D

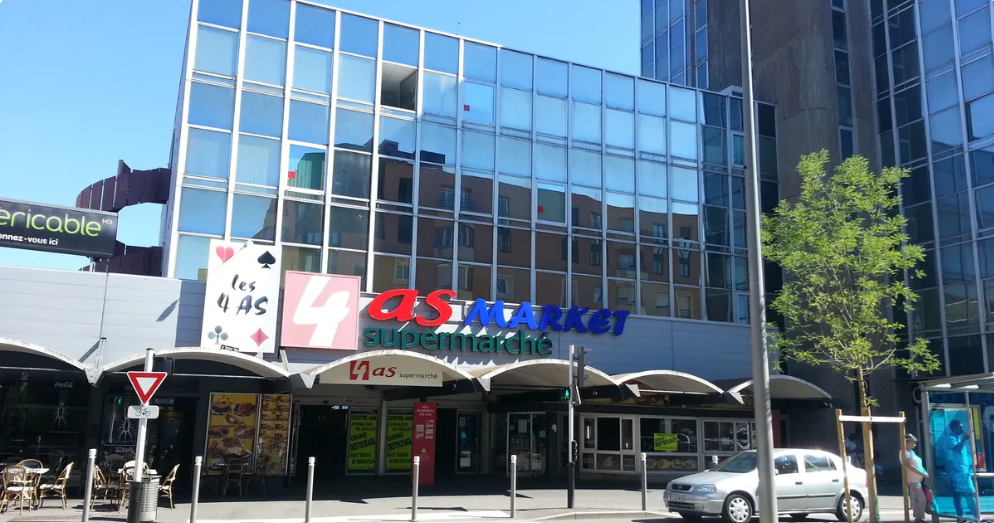

J’ai donc réalisé le sixième étages du bâtiment des 4AS à Belfort.

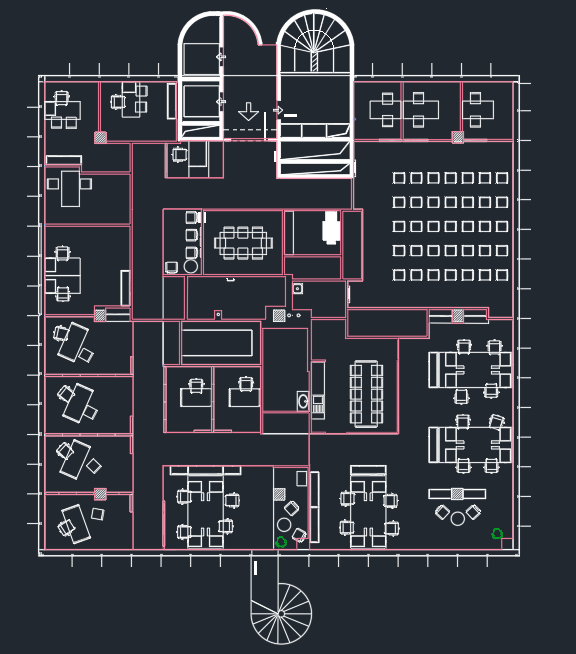

Plan autoCAD

Pour cela, j’ai dû respecter les dimensions et l’organisation du bâtiment réel.

Sécurité et Accessibilité du Bâtiment

Par la suite, au second semestre, nous avons repris ce même plan pour y intégrer les dispositifs de sécurité et les aménagements PMR, en appliquant les normes en vigueur. Cela m’a permis de comprendre comment adapter un plan architectural aux exigences réglementaires.

Installation des dispositifs de sécurité

Dans la continuité du travail réalisé sur AutoCAD, nous avons ajouté tous les éléments liés à la sécurité du bâtiment. On a notamment intégré les issues de secours, les cheminements d’évacuation, la signalisation réglementaire et l’implantation des extincteurs. Cette étape nous a permis d’appliquer concrètement les normes de sécurité incendie et de comprendre comment adapter un plan pour qu’il soit conforme aux exigences réglementaires

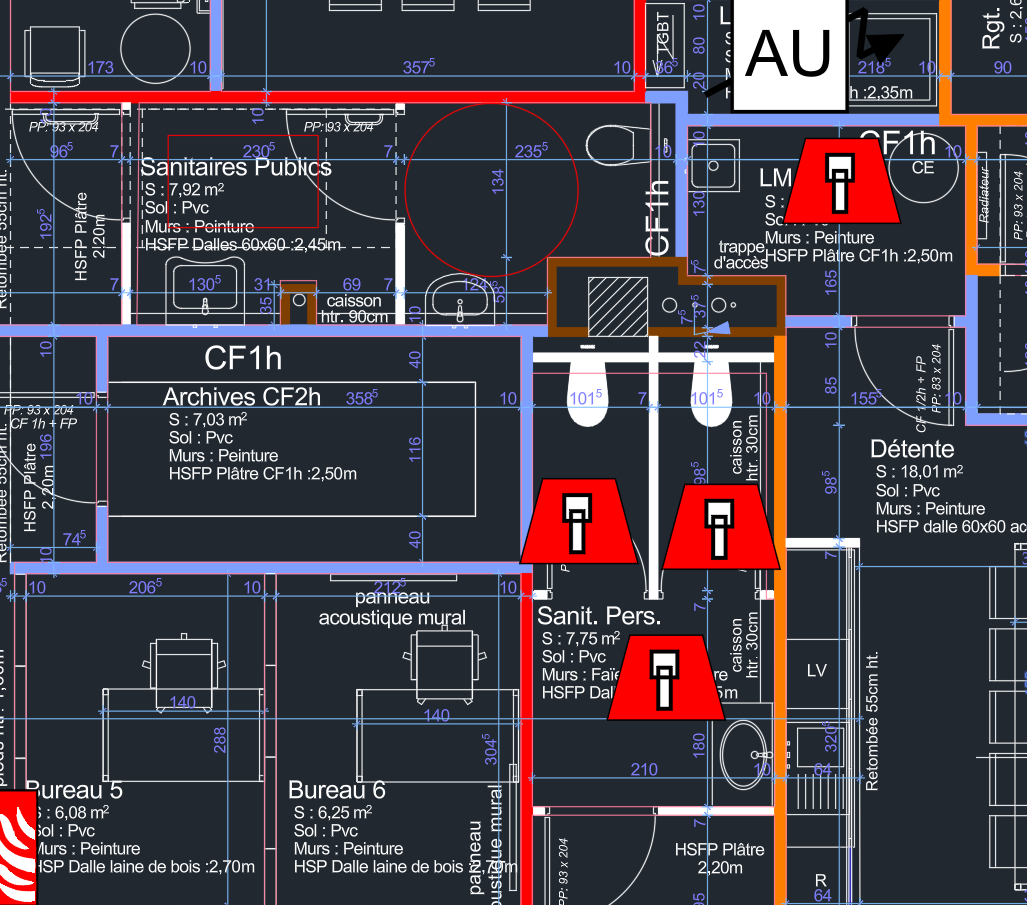

Mise en place des accès PMR

Nous avons aussi travaillé sur l’accessibilité PMR, en intégrant les aménagements nécessaires pour rendre le bâtiment accessible à tous. Cela passait par l’ajout des espaces de manœuvre, des largeurs de portes adaptées, des pentes réglementaires et des cheminements accessibles. Ce travail nous a vraiment aidés à comprendre les normes PMR et leur impact direct sur la conception d’un bâtiment.
