SAÉ 1.2 - Représentation d’un pont
Pour mon second projet, j’ai dû modéliser un pont existant. Nous avons commencé par une fiche technique regroupant toutes les informations trouvées sur l’ouvrage. Grâce à ces données, nous avons ensuite réalisé le pont sur AutoCAD, avec différentes vues.
Fiche technique
Dans la SAÉ 1.2, nous avons commencé par réaliser une fiche technique complète d’un pont existant. L’objectif était de rassembler toutes les informations nécessaires à sa compréhension : dimensions principales, matériaux utilisés, type d’ouvrage, appuis, tablier, environnement, et contraintes spécifiques. Cette étape nous a permis d’apprendre à analyser un ouvrage réel, à rechercher des données fiables et à structurer une fiche technique.
Plans AutoCAD du pont
À partir de la fiche technique, nous avons ensuite réalisé les premiers plans du pont sur AutoCAD. Comme c’était mon tout premier projet sur AutoCAD, cette étape m’a surtout permis de prendre en main le logiciel : comprendre l’interface, utiliser les outils de base, gérer les calques et apprendre à tracer proprement. J’ai pu représenter le pont en différentes vues, en respectant les dimensions et les conventions de dessin. Ce travail m’a vraiment servi de première approche concrète du dessin technique.

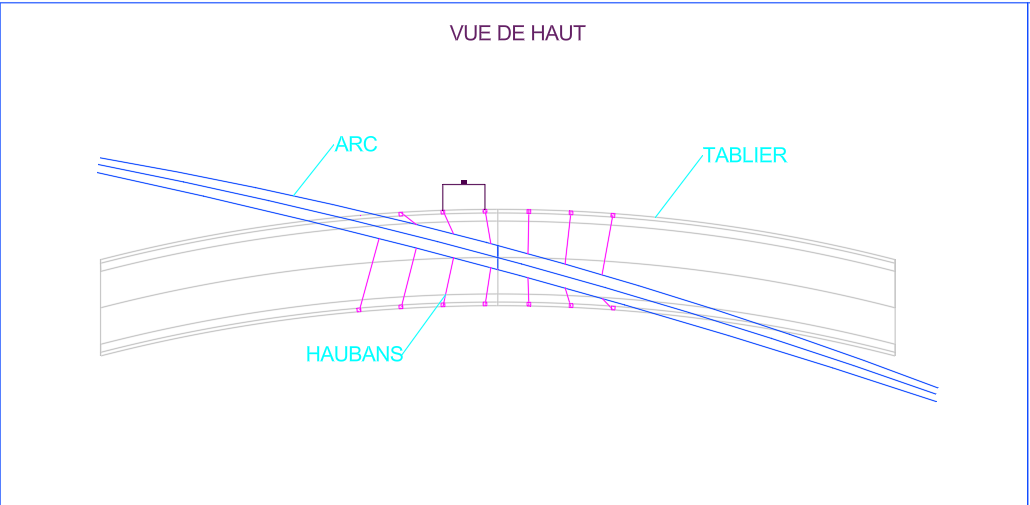

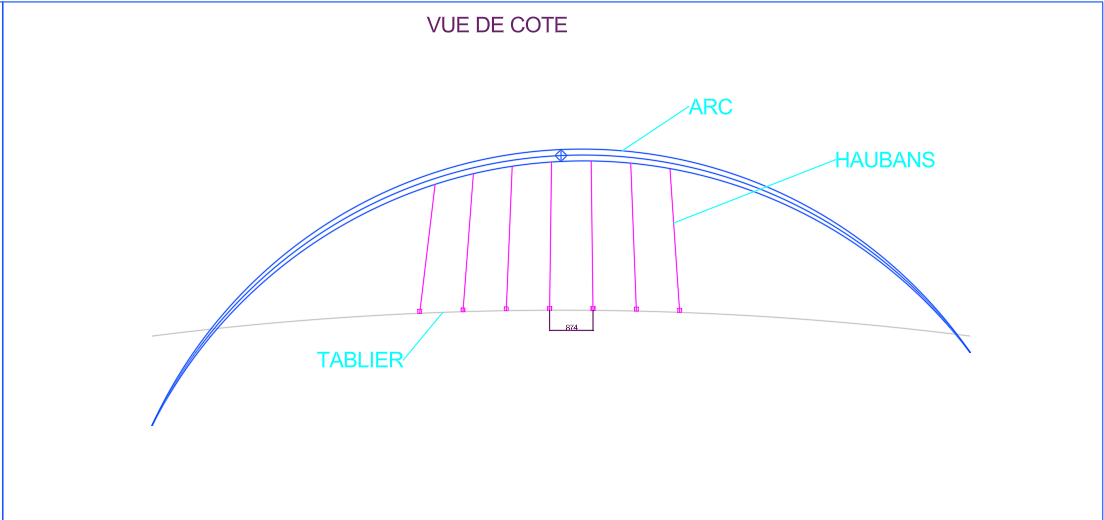

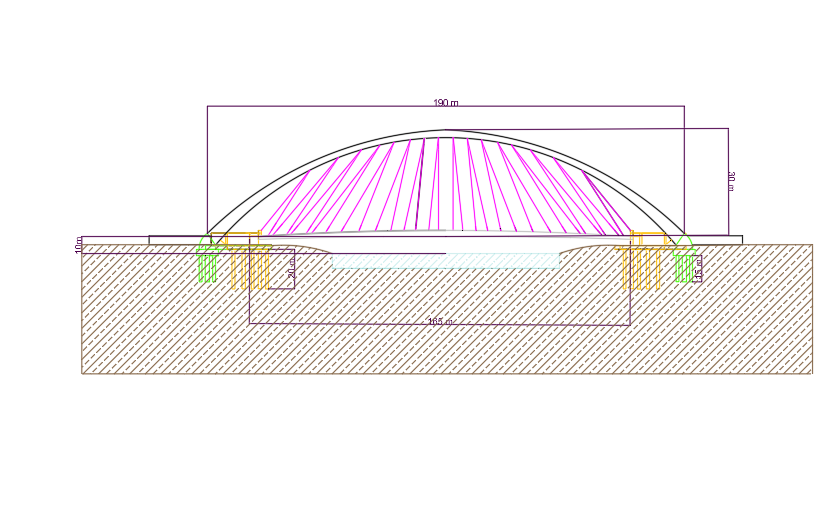

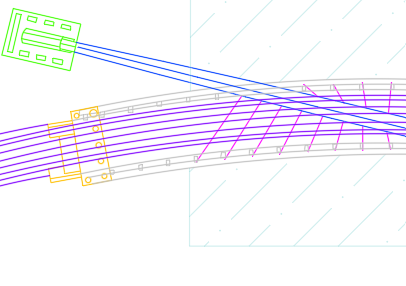

Vues AutoCAD du pont
