SAÉ 1.4 : Dimensionnement d’un système de ventilation

Dans cette SAÉ, nous avons travaillé sur le dimensionnement complet d’un système de ventilation, depuis l’analyse des besoins du bâtiment jusqu’à la représentation du réseau et la quantification du matériel. Ce projet nous a permis d’aborder à la fois la partie réglementaire, la modélisation sur AutoCAD et les calculs techniques indispensables au bon fonctionnement d’une installation de ventilation.

Pièces humides et débits réglementaires

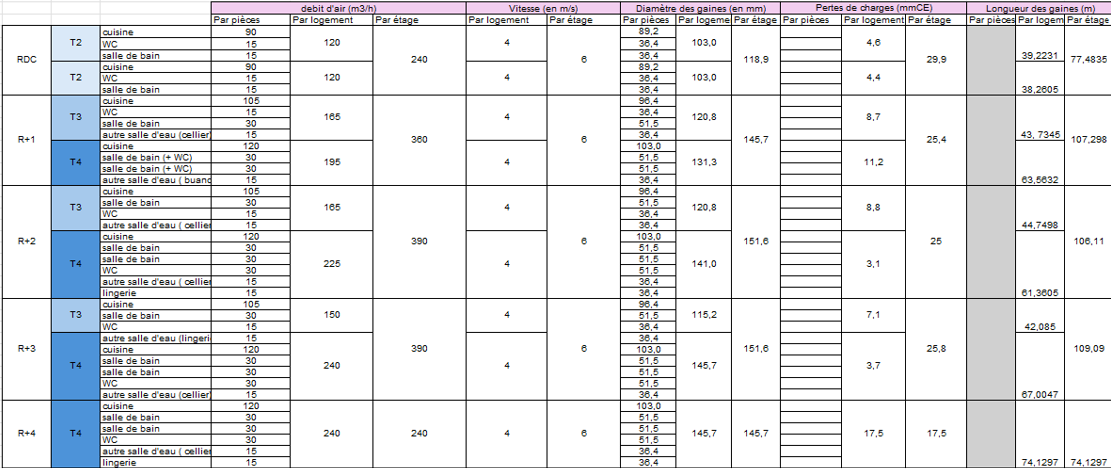

Dans la SAÉ 1.3, nous avons commencé par établir un fichier Excel regroupant toutes les pièces humides du bâtiment (cuisine, salle de bain, WC, buanderie…). Pour chacune d’elles, nous avons déterminé les débits d’extraction réglementaires en nous appuyant sur les normes en vigueur. Ce tableau servait de base pour dimensionner correctement le système de ventilation et comprendre les besoins réels du bâtiment.

Implantation des gaines et du réseau

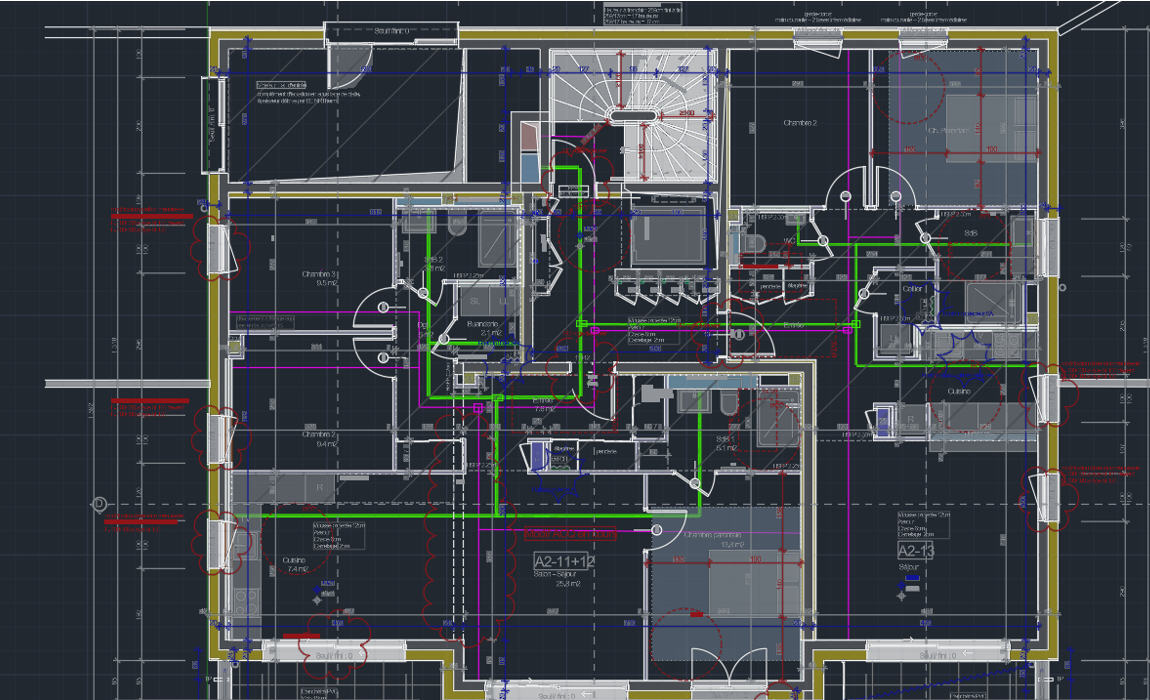

À partir des débits calculés, nous avons ensuite réalisé les plans AutoCAD du réseau de ventilation. L’objectif était de tracer les gainages, les bouches d’extraction, les collecteurs et les cheminements en respectant les contraintes du bâtiment. Ce travail nous a permis de visualiser l’organisation du réseau et de comprendre comment intégrer un système de ventilation dans un plan architectural.

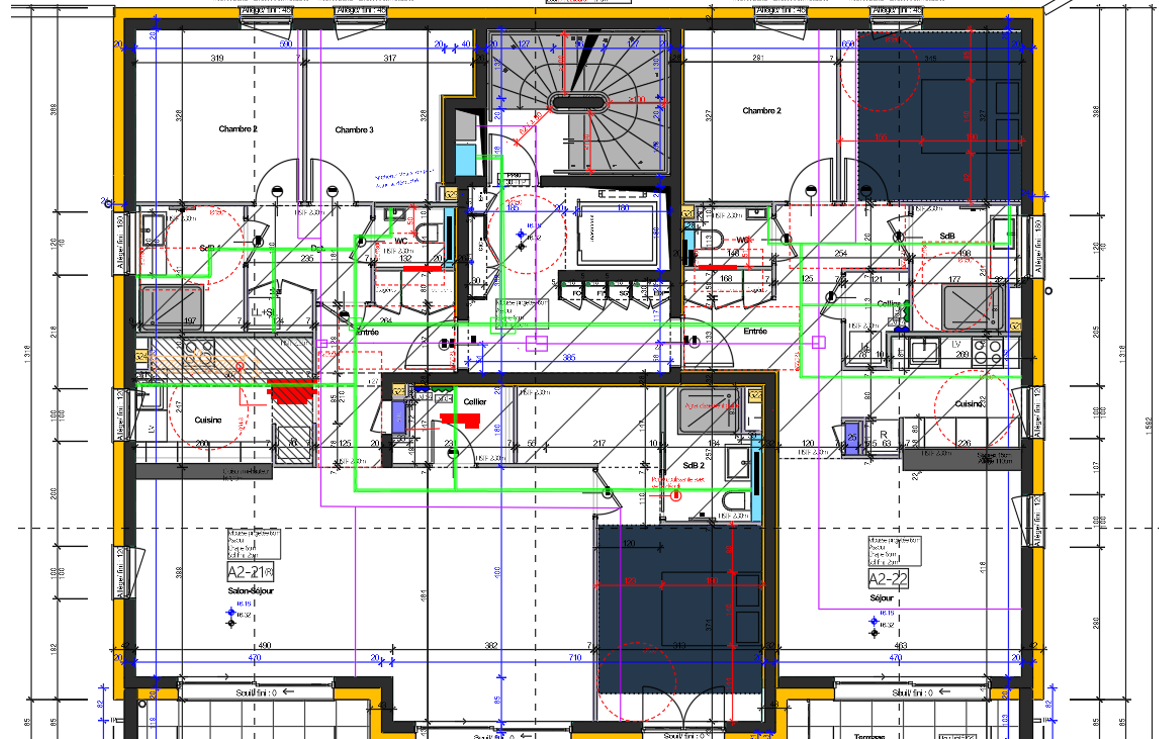

R+1

Au R+1, on retrouve deux appartements 1 T3 et 1 T4.

R+2

Au R+2, on retrouve deux appartements 1 T3 et 1 T4.

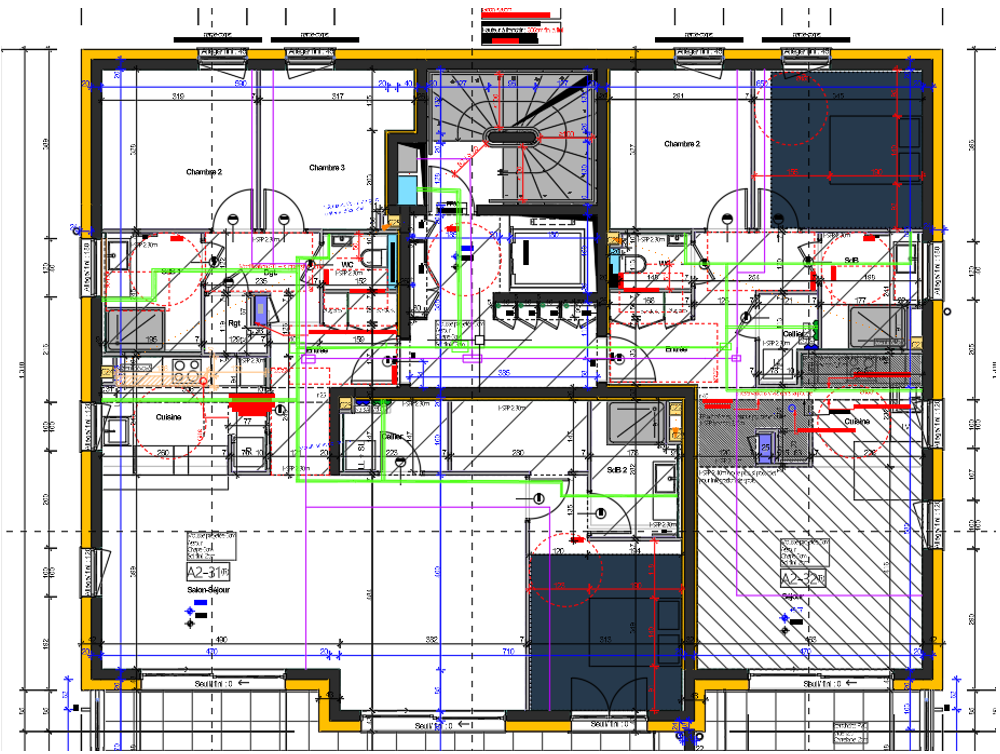

R+3

Au R+3, on retrouve deux appartements 1 T3 et 1 T4.

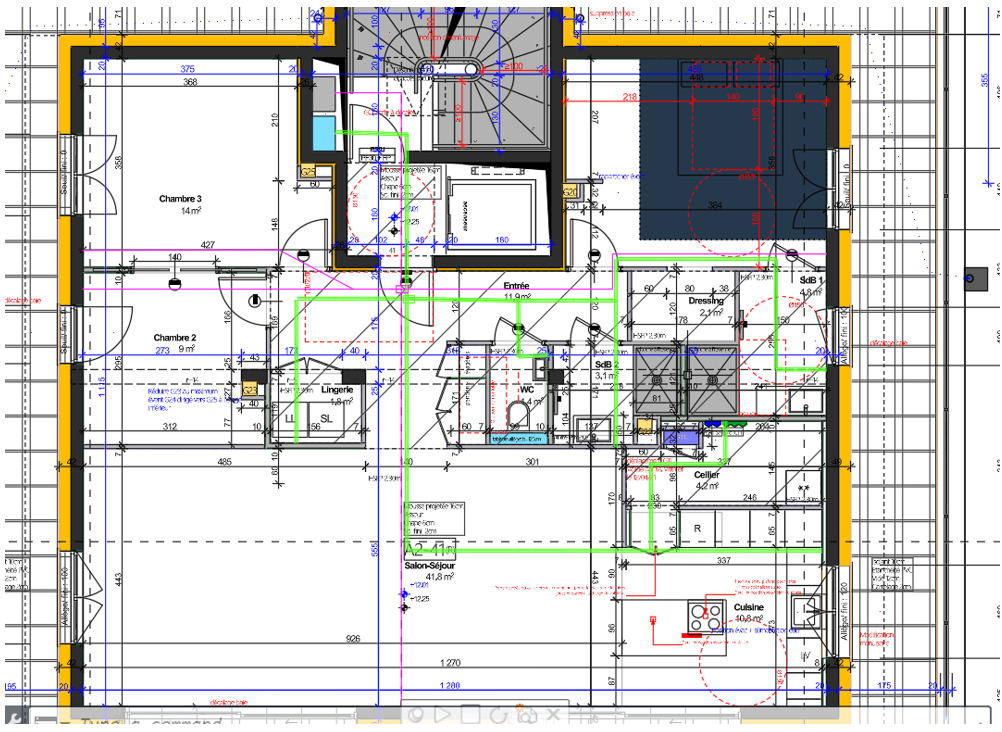

R+4

Au R+4, on retrouve un appartements 1 T4.

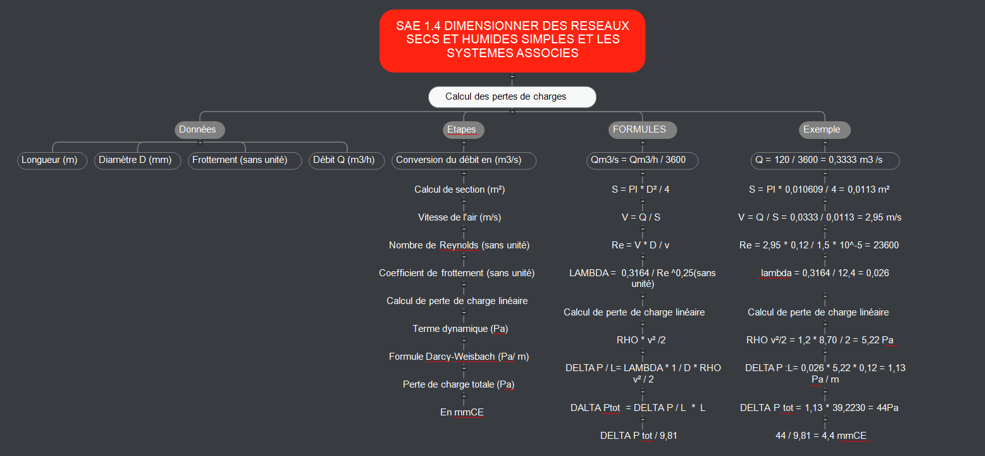

Calcul des pertes de charge

Une fois le réseau dessiné, nous avons calculé les pertes de charge sur le chemin le plus défavorisé. Pour cela, nous avons pris en compte la longueur des conduits, les changements de direction, les accessoires et les débits d’air. Ce calcul était essentiel pour vérifier que le système pouvait fonctionner correctement et que le ventilateur choisi était adapté aux besoins du réseau.

Calcul des pertes de charge

Nous avons calculé les pertes de charge sur le réseau en étudiant le chemin le plus défavorisé, en prenant en compte la longueur des gaines, les accessoires et les changements de direction.

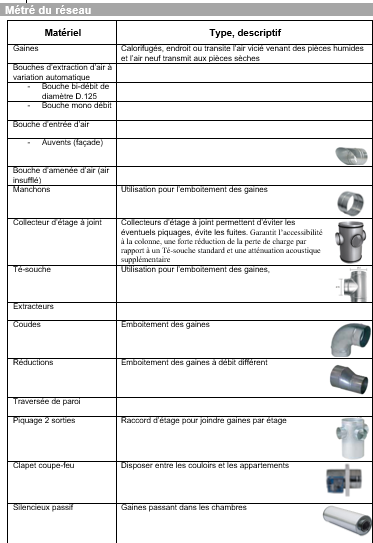

Quantification du matériel

Pour terminer, nous avons réalisé une quantification complète du matériel nécessaire : gaines, coudes, tés, bouches, collecteurs, fixations, etc. Cette étape nous a permis de comprendre l’importance du métré dans les lots techniques et de relier la conception du réseau à la réalité du chantier et des coûts

Quantification du matériel

Nous avons ensuite quantifié l’ensemble du matériel nécessaire au réseau, en listant précisément les gaines, accessoires et équipements à prévoir.
