SAÉ 2.1 -Drainage, parois et coupe de fenêtre

Au second semestre, j’ai réalisé une SAÉ centrée sur la conception d’éléments techniques d’une maison bioclimatique. J’ai conçu le système de drainage, les murs, ainsi qu’une coupe de fenêtre fixe intégrée à deux types de parois (brique monomur et ossature bois), le tout modélisé sur AutoCAD.

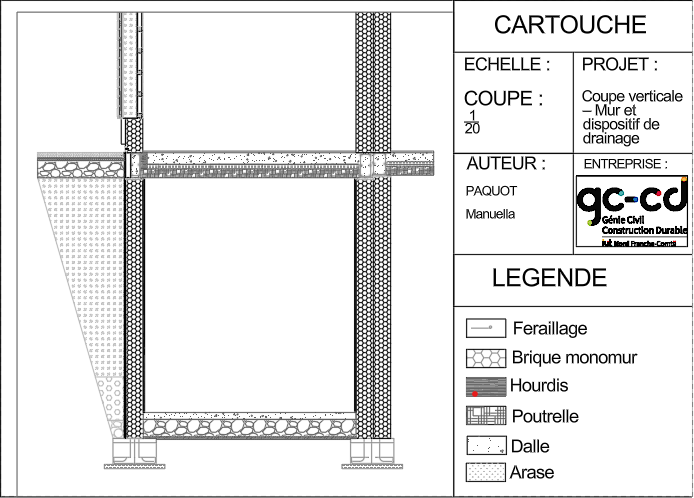

Système de drainage

Dans cette partie de la SAÉ 2.1, j’ai réalisé le plan du système de drainage sur AutoCAD. J’ai dessiné les différents éléments du réseau : drains, collecteurs, pentes, regards et évacuations. Ce travail m’a permis de comprendre l’organisation d’un drainage autour d’un bâtiment et d’appliquer les conventions de dessin pour représenter correctement les écoulements et les niveaux.

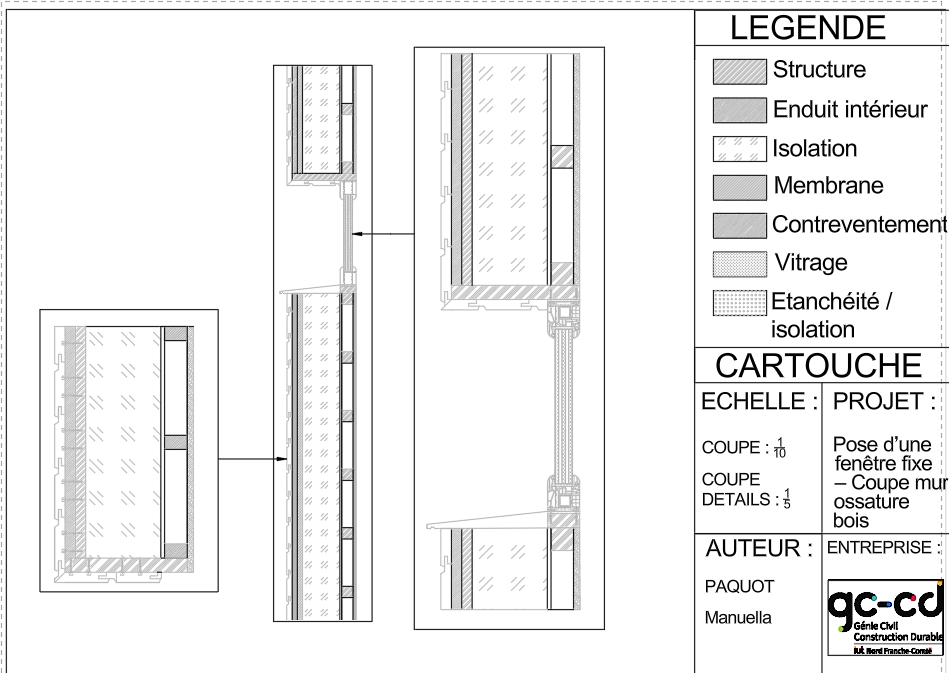

Coupe de fenêtre – Ossature bois

Pour la coupe en ossature bois, j’ai représenté la structure composée de montants, isolants, pare-vapeur et pare-pluie. Le détail montre l’intégration de la fenêtre dans le mur, avec l’appui, le dormant, les fixations et les couches d’étanchéité. Ce travail m’a permis de comprendre la logique d’un mur léger et la manière dont la menuiserie s’insère dans un système constructif bois.

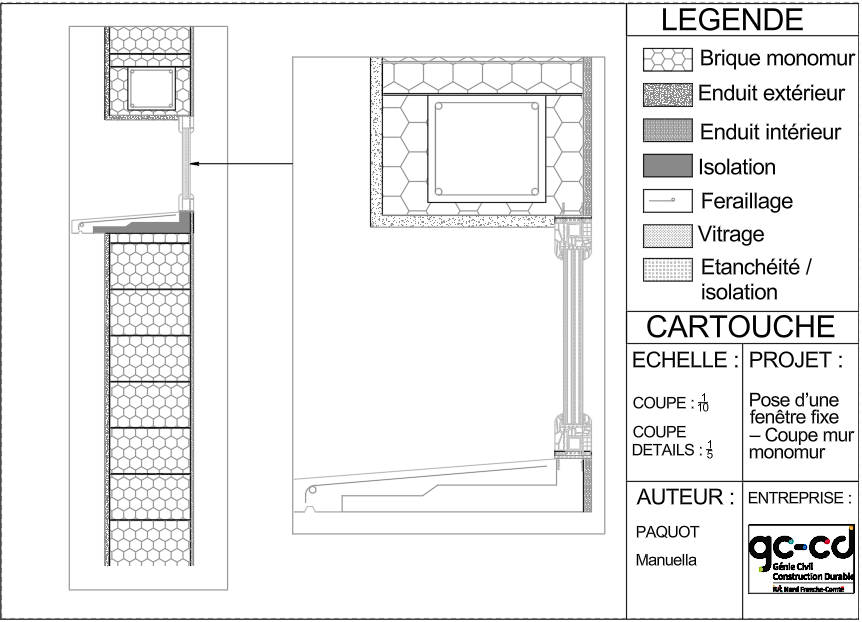

Coupe de fenêtre – Brique monomur

Pour la coupe en brique monomur, j’ai dessiné l’épaisseur du bloc, l’appui béton, le rejingot, l’isolation complémentaire et la mise en place du dormant. Le détail met en évidence la gestion thermique et l’étanchéité autour de la fenêtre. Cette coupe m’a aidé à visualiser le fonctionnement d’un mur massif et les spécificités de pose dans un matériau alvéolaire.
